高电压锂离子二次电池正极材料 LiNi_0.5Mn_1.5O₄

课题骨干--张玲玉

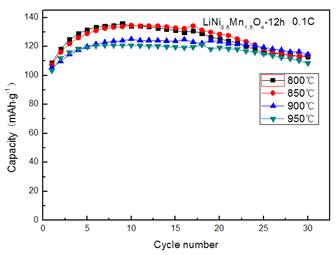

采用草酸铵和碳酸钠作为沉淀剂通过化学共沉淀法制备镍、锰金属草酸盐前驱体,将前驱体与Li₂CO₃充分研磨混合均匀后先低温预烧一段时间, 再高温烧结一段时间,自然冷却至室温,研磨后即得到 LiNi_0.5Mn_1.5O₄ 。XRD 测试表明经过所得样品具有 Fd3m 型尖晶石结构。0.1 C倍率下最高放电比容量达到135 mAh·g^-1,循环 30 圈以后容量保持率达 92.8%。
